renseignements divers
Temps de lecture :temps de vidange dun bac à section horizontale constante percé à sa base dun orifice
La durée de la vidange en secondes est :

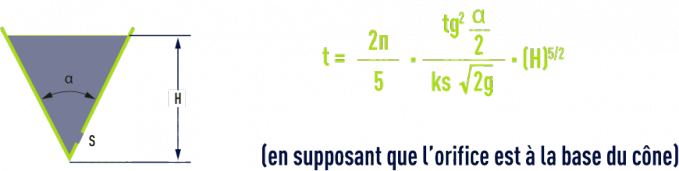

temps de vidange dun bac conique
pompes (figure 44)
moteurs hydrauliques
La puissance à fournir, en kW, est
Q = débit à fournir, en m3·h–1,
H = hauteur totale d’élévation statique (mètres de CE),
Δh = perte de charge dans les tuyaux (mètres de CE),
r = rendement de la pompe (de 0,6 à 0,9).
Lorsque la vitesse de rotation n devient n' = kn, les caractéristiques des pompes centrifuges suivent les relations :
La puissance fournie, en kW, est :
Q = débit en m3·h–1,
H = hauteur de la chute d’eau en mètres,
r = rendement de la turbine.
Valeurs de r :
- Roue hydraulique : 0,70 à 0,75
- Turbine hélice et turbine Francis : 0,70 à 0,88
- Turbines Kaplan et Pelton : 0,70 à 0,92
