filtres bi-couches médiazur
Temps de lecture :Ce sont des filtres chargés de deux couches de matériaux différents (sable-anthracite par exemple), à grande hauteur d’eau et vitesse de filtration comprise entre 7 et 20 m·h–1. Les filtres bicouches sont normalement lavés à l’air puis à l’eau ; un lavage à l’air et à l’eau simultanés est cependant possible, moyennant l’adaptation des filtres.
Les lettres BV et BG indiquent respectivement :
B : bicouche
V : Vé de balayage
G : Goulottes
Le Médiazur BV est le standard degremont® pour le bicouche en filtre ouvert, avec vé de balayage.
Le Médiazur BG est le standard degremont® pour le bicouche en filtre ouvert, avec goulottes suspendues.
Leur conception est identique, à l’exclusion du mode de lavage et d’alimentation, à celle des filtres Aquazur V.
Les filtres Médiazur BG et BV ont les caractéristiques communes suivantes :
- une grande hauteur d’eau au-dessus du lit filtrant, égale à 1 m au minimum et, dans la plupart des cas, à 1,20 m ;
- une hauteur totale de matériaux généralement comprise entre 0,9 et 1,6 m ;
- une ou plusieurs vannes ou obturateurs à diaphragme, pour isoler totalement l’alimentation en eau à filtrer pendant les phases vidange et soufflage. Dans le cas des Médiazur BV, l’alimentation n’est que partiellement isolée lors du rinçage, afin de réaliser un balayage de surface à vitesse limitée ;
- un débit de retour d’eau de lavage important, fonction des matériaux constituant le lit filtrant, pour les fluidiser et assurer leur reclassement.
La séquence de lavage usuelle (air puis eau) est la suivante :
- vidange jusqu’au niveau du matériau filtrant ;
- constitution du matelas d’air ;
- soufflage à l’air seul (55 à 70 m3·h–1·m–2) ;
- purge du matelas d’air ;
- rinçage à l’eau seule, à grande vitesse, destiné à mettre en expansion le lit filtrant, à chasser les impuretés dispersées sur toute sa hauteur par le lavage à l’air, et à reclasser les matériaux ; pour les filtres Médiazur BV, cette phase de lavage s’accompagne d’une nouvelle admission d’eau à filtrer par les goulottes d’entrée, pour effectuer un balayage de surface accélérant l’évacuation des impuretés.
Les filtres Médiazur BG, selon leurs largeurs et vitesses de rinçage, sont équipés de plusieurs goulottes transversales, afin d’éviter les survitesses à la crête des déversoirs et l’entraînement à l’égout de matériau lors de la séquence de rinçage à grande vitesse.
Le lavage des Médiazur BV peut comporter une phase de lavage à l’air et à l’eau simultanés, moyennant adaptation de leur conception. La séquence de lavage est alors la suivante :
- vidange jusqu’au niveau du matériau filtrant ;
- constitution du matelas d’air ;
- soufflage par injection simultanée d’air (55 à 70 m3·h–1·m–2) et d’eau (7 à 15 m3·h–1·m–2), arrêté avant que l’eau n’atteigne le niveau du déversoir (soufflage sans débordement) ;
- purge du matelas d’air puis rinçage à l’eau à grande vitesse, sans balayage de surface, pour mettre en expansion le lit filtrant et évacuer l’air avant débordement au déversoir ;
- rinçage à l’eau seule, à grande vitesse, pour maintenir l’expansion du lit filtrant et reclasser les matériaux, et avec balayage de surface (5 à 7 m3·h–1·m–2) pour accélérer l’évacuation des impuretés.
Vu le temps limité de la phase de soufflage, ces cinq séquences sont répétées d’une à trois fois.
schéma de principe :

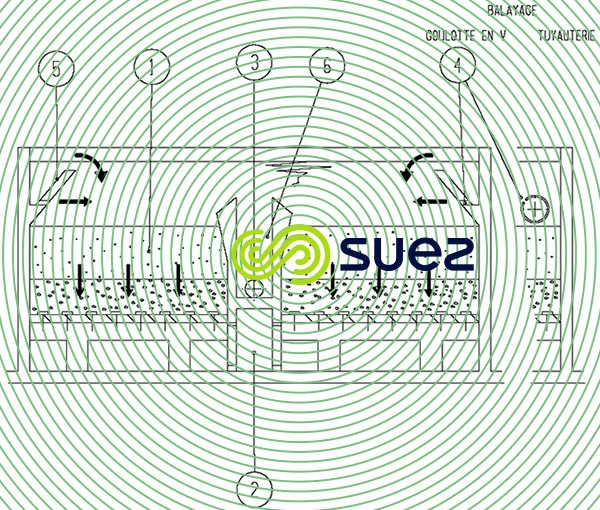

phase de filtration
- Matériau
- Canal d’eau filtrée, air / eau de lavage
- Vanne d’évacuation des eaux de lavage
- Orifice d’entrée des eaux de balayage
- Goulotte de balayage en Vé
- Goulotte de départ des eaux de lavage
phase de lavage

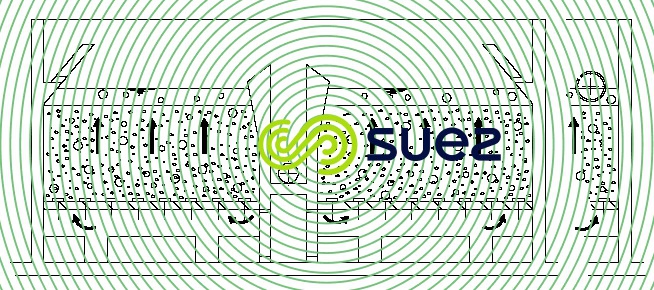

- Phase de lavage à l’air (mélange des matériaux)

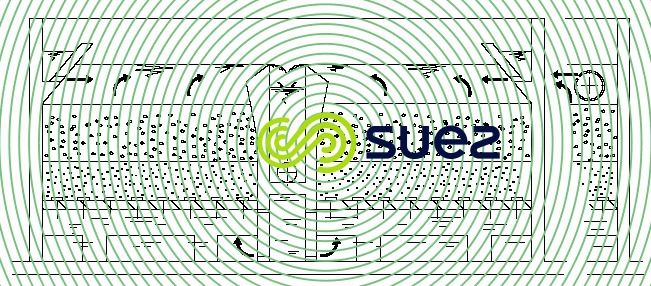

- Phase de lavage à l’eau ave balayage de surface (classement des matériaux)
