filtres lavables par air et eau simultanés
Temps de lecture :Ce sont des filtres à couche unique homogène, lavés par air et eau simultanément.
Le lit filtrant, homogène sur toute sa hauteur, est supporté par un plancher métallique ou un collecteur, noyé dans une couche support, sur lequel sont fixées des bagues où viennent se visser des buselures. Ces filtres sont en général chargés de sable, parfois d’anthracite.
Les caractéristiques habituelles de ce type de filtre sont les suivantes :
- sable de granulométrie (TE) : 0,55 à 1,35 mm ;
- débit d’air : 55 m3·h–1·m–2 ;
- débit d’eau pendant le soufflage : 5 à 7 m3·h–1·m–2 ;
- débit d’eau de rinçage : 15 à 25 m3·h–1·m–2 ;
- perte de charge en fin de cycle : 0,2 à 1,5 bar.
La hauteur de couche est essentiellement adaptée à la vitesse de filtration et à l’importance de la charge de matière à retenir. Les vitesses de filtration sont habituellement de 4 à 20 m · h–1. Dans des cas particuliers, on peut utiliser ce filtre avec des hauteurs de couche de 1 à 2 m et des granulométries de sable comprises entre 0,65 et 2 mm. Les vitesses peuvent alors atteindre :
- 20 à 40 m · h–1 pour la filtration grossière sous pression d’eaux chargées d’oxydes (voir sidérurgie) ;
- 25 à 40 m · h–1 pour la filtration fine d’eaux de mer profondes.
Ces filtres, qui se prêtent très bien à l’utilisation de batteries d’unités de grand diamètre, présentent de grands avantages : simplicité et sécurité totale de fonctionnement ; faible débit instantané d’eau de lavage, dont la consommation est minimale.
réalisations possibles :

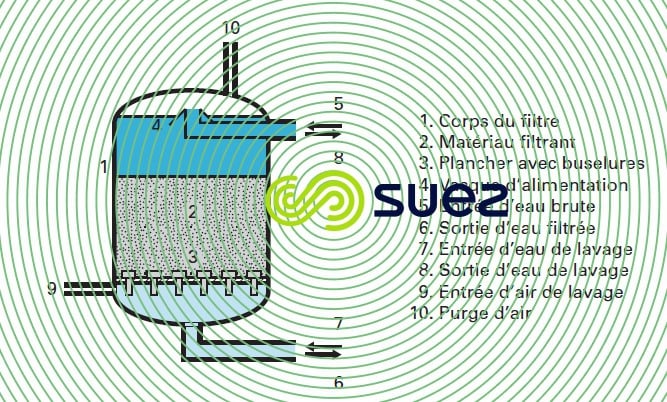

filtres FV2B (figure 7)

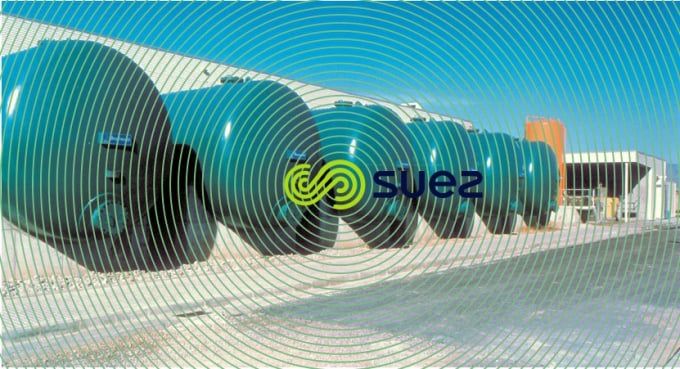

filtres FH (type FH-S)

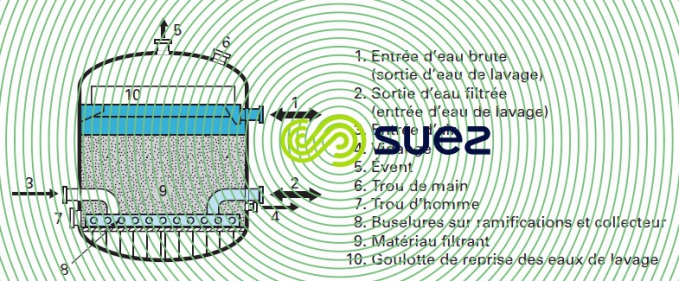

Filtres horizontaux à une ou deux goulottes avec dispositif spécifique de collecte des eaux de lavage (figure 8) :
- hauteur de couche de l’ordre du mètre ;
- diamètres de 2,5 à 4 m, longueur jusqu’à 16 m ;
- applications : filtration de grands débits d’eaux industrielles (décarbonatation, laminoirs, eau de mer).
