procédés UCD®
Temps de lecture :Certaines technologies de traitement des eaux usées présentées précédemment dans ce chapitre ont été intégrées dans un format standard, métallique et de mise en œuvre rapide : les Unités Compactes degremont® (UCD®). Leur compacité permet un transport aisé (le plus souvent en conteneur maritime).
La gamme de produits UCD® ERU permet de traiter de 15 à 5 000 m3/j d’effluents et de s’adapter aux contraintes de rejet souhaitées (traitement du carbone, de l’azote, du phosphore, réutilisation, désinfection …).
Les procédés sont mis en œuvre suivant la déclinaison suivante :
- UCD® ASC (anciennement nommé Minibloc) : Activated Sludge Clarifier, boue activée par aération prolongée et clarification ;
- UCD® SBR : Sequenced Batch Reactor, réacteur biologique sequencé, procédé Cyclor ;
- UCD® MBBR : Moving Bed Biofilm Reactor, réacteur à lit bactérien en mouvement, procédé MeteorTM ;
- UCD® MBR : Membrane Bio Reactor, bioréacteur à membrane, procédés Ultragreen et Ultrafor.
Les équipements électromécaniques sont intégrés dès la conception et montés en atelier sur des skids métalliques.
Le caractère modulaire des unités disponibles permet l’installation de plusieurs modèles en parallèle pour atteindre la capacité de traitement.
En complément du cœur de procédé, différentes options sont proposées : relevage, bâche tampon, traitement tertiaire, traitement et/ou stockage des boues.

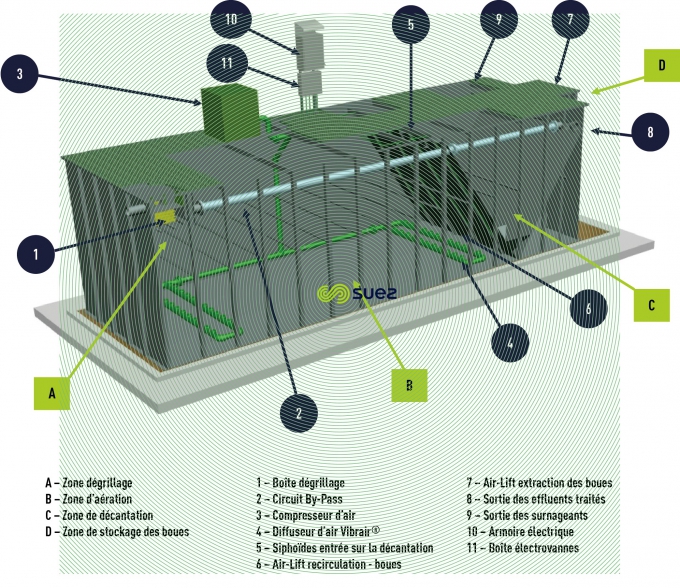

UCD® ASC (anciennement nommé Minibloc)
L’UCD® ASC propose une gamme de 5 modèles de 15 à 75 m3/j pouvant éventuellement être montés en parallèle.
Les différents modèles de l’UCD® ASC incluent les éléments suivants :
- un prétraitement par dégrillage ;
- un bassin d’aération pour boues activées avec rampes et diffuseurs moyennes/grosses bulles ;
- une zone de décantation ;
- un compartiment de stockage des boues ;
- un coffret électrique de protection et commande.
UCD®SBR
L’UCD® SBR est un réacteur biologique séquencé tel que mis en œuvre dans le procédé Cyclor®.
Le procédé de traitement inclut, dans une même cuve le remplissage, le traitement biologique, la décantation et la vidange.
Le produit UCD® SBR se décline en différentes configurations comprenant 1 à 8 cellules correspondant à des capacités de 100 à 800 m3/j (en traitement de carbone seul à 20°C et pour des concentrations de polluants conformes aux standards européens).
Les différents modèles de l’UCD® SBR incluent les éléments suivants :
- un poste de relevage préfabriqué en amont de la station ;
- une bâche tampon pour écrêter les pointes hydrauliques de temps sec ;
- un tamis rotatif automatique muni d’un compacteur ;
- un bioréacteur métallique muni d’une pelle flottante de reprise des eaux traitées ;
- un système d’insufflation d’air en fond de cuve (rampe de diffusion, diffuseurs moyennes/grosses bulles Vibrair® et surpresseur) ;
- un collecteur de fond des boues décantées ;
- une cuve de stockage/épaississement des boues munie de grilles d’épaississement statiques et d’agitateurs ;
- une armoire électrique assurant le fonctionnement automatique de l’installation.
UCD® MBBR
L’UCD® MBBR est un réacteur biologique de type culture mixte tel que mis en œuvre dans le procédé MeteorTM.
Le procédé MBBR utilise des supports mobiles pour fixer les bactéries, il est couplé à une étape de séparation (clarification lamellaire ou filtration mécanique).
Le produit UCD® MBBR se décline en plusieurs modèles comprenant de 1 à 8 cellules pour une plage de capacité de 660 à 5 300 m3/j (en traitement de carbone seul à 20°C et pour des concentrations de polluants conformes aux standards européens).
Les différents modèles de l’UCD® MBBR sont automatisés et incluent les éléments suivants :
- un tamis rotatif automatique muni d’un compacteur ;
- un décanteur primaire compact Primegreen® ;
- un bioréacteur biologique aéré métallique de type MBBR ;
- des matériaux supports de biomasse de type MeteorTM660 et les grilles de rétention associées ;
- un système d’insufflation d’air en fond de cuve (rampe de diffusion, diffuseurs et surpresseur) pour aération de la biologie et mise en suspension des supports ;
- une cuve de clarification lamellaire ou filtration mécanique (en option un dosage de coagulant en fonction du projet).
UCD® MBR
Destinée aux stations d’eaux résiduaires compactes avec un rejet en milieu sensible ou avec réutilisation des eaux, la gamme UCD® MBR s’appuie sur les procédés degremont® de type BioRéacteur à Membranes : Ultrafor (membranes fibres creuses) et Ultragreen (membranes plaques).
UCD® MBR est une gamme de solutions standardisées de traitement permettant de traiter des débits allant jusqu’à 1 400 m3/j (à 25°C et pour des concentrations de polluants conformes aux standards européens).
L’ultrafiltration membranaire est ici proposée sous forme de « skid », permettant une grande rapidité d’installation, et dont les dimensions sont spécialement étudiées pour minimiser les coûts de transports terrestres et maritimes. Notre gamme d’unités d’ultrafiltration se compose de 13 modèles avec des surfaces de membranes croissantes. Ces unités sont conçues pour un fonctionnement entièrement automatique grâce à leur armoire de commande embarquée.
Les différents modèles de l’UCD® MBR incluent les éléments suivants :
- un tamis rotatif automatique muni d’un compacteur ;
- un bioréacteur biologique aéré métallique en acier vitrifié boulonné, avec son système d’aération par diffuseur moyennes/grosses bulles ;
- un skid d’Ultrafiltration intégrant :
- une cuve de filtration où sont immergées les membranes ;
- les postes de stockage et de dosage des réactifs de lavage des membranes ;
- les pompes et équipements électro mécaniques ;
- l’armoire électrique ;
- un système d’insufflation d’air en fond de cuve (tuyauterie d’alimentation, diffuseurs et surpresseur) pour le décolmatage des membranes.
