définitions et formules usuelles
Temps de lecture :courant continu
intensité
résistance
courant alternatif
facteur de puissance ou cos Ø
L’intensité et la tension d’un courant alternatif sont rarement en phase. Le cosinus de l’angle des deux vecteurs intensité tension est appelé facteur de puissance.

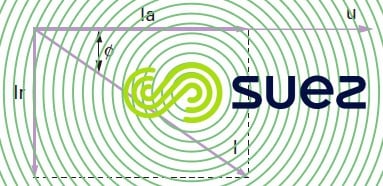

L’intégration dans un circuit d’une self-induction décale en arrière l’intensité sur la tension ; celle d’une capacité la décale en avant.
Dans les deux cas la puissance active est diminuée (figure 45).
Pour le courant industriel de forme sinusoïdale (cas général) :
- Ia = I cos Ø est le courant actif ou watté ;
- Ir = I sin Ø est le courant réactif ou déwatté.

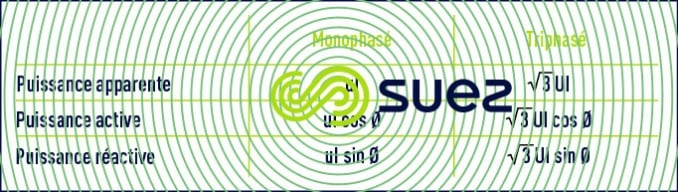

puissance apparente, active, réactive
Il étant l’intensité lue sur l’ampèremètre, U la tension du réseau entre phases, en triphasé, u la tension du réseau entre phase et neutre, en monophasé, les puissances sont données dans le tableau 75.
La puissance apparente s’exprime en volt-ampères (VA).
La puissance active s’exprime en Watts (W).
La puissance réactive s’exprime en volt-ampères réactifs (VAr).
Un mauvais cos Ø est préjudiciable aussi bien à l’utilisateur qu’au distributeur d’énergie. Il impose de fortes sections pour les canalisations et des puissances apparentes plus grandes pour les alternateurs et les transformateurs.
impédance dun circuit
C’est la résultante de la résistance ohmique et de la réactance du circuit.
R = résistance,
X = réactance (inductive, capacitive).
Quantité de chaleur dégagée par un circuit de résistance R traversé par un courant I pendant une seconde.

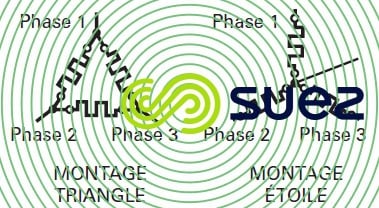

montage étoile montage triangle
Des résistances, des enroulements de moteur, peuvent être branchés en étoile ou en triangle. La figure 46 rappelle les caractéristiques de ces montages.
