instrumentation

Temps de lecture :

L’instrumentation est représentée sur les schémas de procédé généralement appelés :

  • P & I, Piping and Instrumentation, ou ;
  • PID, Piping Instrumentation Diagram.

Les instruments ou leurs fonctions sont désignés à l’aide de symboles généraux définis à la figure 50 qui contiennent l’identification fonctionnelle dans leur partie supérieure.

symboles instrumentationImage sécurisée
Figure 50. Symboles généraux en instrumentation

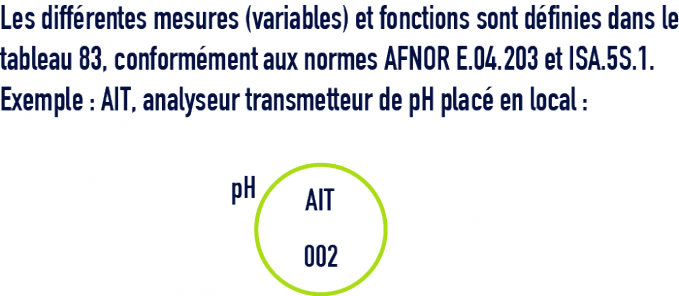

formule : instrumentation - AIT, analyseur transmetteur de pH
