pertes de charge singulières dans les tuyauteries, raccords, vannes… pour l'eau

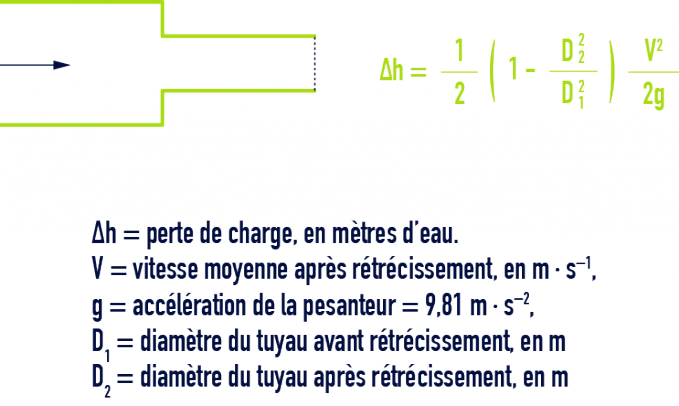

Temps de lecture :rétrécissement brusque
Cas particulier : départ d’une conduite à partir d’un grand réservoir
élargissement brusque
Cas particulier : arrivée d’une conduite dans un grand réservoir

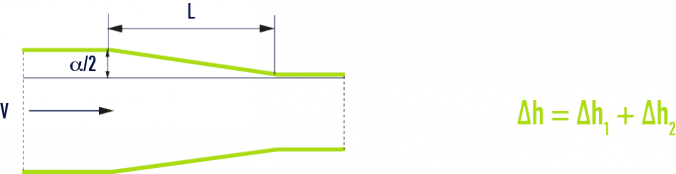

cône convergent
perte par frottement (∆h1)
Évaluer la perte de charge ∆h1', dans un tuyau cylindrique de même longueur et de section égale à la grande section ;
perte par décollement (∆h2)
Valeurs de K (tableau 57) :
cône divergent
formule de Lorenz
coudes
coudes arrondis
Coude débouchant dans un réservoir plein (K total)
coudes brusques :
pièces en T
On suppose que :
- les branchements ont le même diamètre que le tuyau principal ;
- les raccords sont à angles vifs.
branchement de départ
branchement d’amenée
t symétrique, séparation des courants : (T en acier soudé)
t symétrique, réunion des courants
vannes et robinets
vannes tournantes ou papillons
Le coefficient de perte de charge suivant le degré d’ouverture de la vanne dépend du profil hydrodynamique du papillon : le tableau 63 donne, à titre indicatif, quelques valeurs usuelles, mais il est bon de se reporter aux tables des fabricants pour plus de précision.
robinets vannes
robinets à boisseau
clapets à battant
vannes ouvertes et raccords
coefficient Cv dune vanne
La pratique usuelle est de donner le coefficient de débit Cv pour les différentes ouvertures. Par définition, Cv est le débit d’eau à 15 °C exprimé en US gpm, qui s’écoule au travers de la section contractée pour une perte de charge de 1 psi, ce qui correspond sensiblement au débit d’eau en litres par min créant une perte de charge de 5 mbar, soit 0,05 m de CE.
